XVL Studio Editionen & Optionen im Vergleich

Produktkonfigurationen

XVL Studio Basic

Bietet grundlegende Anzeigefunktionen sowie technische Funktionen wie Messungen und Querschnitte.

XVL Studio Standard

Bietet zusätzlich zu den Funktionen der Basic-Variante Arbeitsanweisungen und Funktionen zur Erstellung von Animationen.

XVL Studio Pro

Bietet zusätzlich zu den Funktionen der Standard-Variante Funktionen zur Prozessplanung und Konstruktionsprüfung.

Hauptmerkmale	Basic	Standard	Pro
3D-Daten anzeigen und navigieren	✓	✓	✓
Bauteilsichtbarkeit ändern	✓	✓	✓
3D-Darstellungseinstellungen anpassen	✓	✓	✓
Kameras und Snapshots bearbeiten	✓	✓	✓
Materialien, Texturen und Lichtquellen bearbeiten	✓	✓	✓
Abmessungen messen	✓	✓	✓
Schnittansichten erstellen	✓	✓	✓
Notizen bearbeiten	✓	✓	✓
Bauteile bewegen	✓	✓	✓
Dynamische Kollisionsprüfung	✓	✓	✓
Mehrere 3D-Fenster anzeigen	Optional	✓	✓
Bauteile fangen (Snapping)	Optional	✓	✓
Stücklisten anzeigen	Optional	✓	✓
Anmerkungsansichten und Markups bearbeiten	Optional	✓	✓
Fertigungsstückliste (eBOM/mBOM) bearbeiten		✓	✓
Prozesse bearbeiten		✓	✓
Animationen erstellen und bearbeiten		✓	✓
Arbeitsanweisungen erstellen		✓	✓
Aktualisierungen automatisch erkennen und anwenden	Optional	✓	✓
Erweiterte Schnittwerkzeuge nutzen			✓
Werkzeuge und Betriebsmittel verwenden			✓
Fertigungsprozesse validieren			✓
Erweiterte statische Kollisionsprüfung			✓

Produktoptionen

Für die XVL Studio-Serie stehen die folgenden Optionen zur Verfügung.

XVL Studio Option	Hauptmerkmale / Beschreibung	Basic	Standard	Pro
Annotation View Option	Ansichten speichern, Notizen und Markups hinzufügen sowie Berichte zur 3D-Konstruktionsprüfung (Design Review) erstellen.	✓	Enthalten	Enthalten
CATIA V4 Direct Import Option	CATIA V4-Daten direkt importieren.	✓	✓	✓

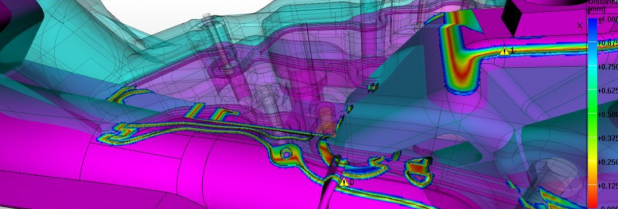

Difference Check Option	Geometrische Änderungen zwischen zwei 3D-Modellen erkennen und mittels Farbmodell (Color Mapping) anzeigen.	✓	✓	✓
Human Option	Menschliche Mannequins einfügen und in Haltung/Pose anpassen, um Arbeitsumgebungen in der Fertigung zu bewerten.		✓	✓
Illustration Option	Funktionen zur Erstellung technischer Illustrationen. Ergänzt XVL Studio Basic zudem um die Funktion „Automatische Erkennung und Aktualisierung“.	✓	✓	✓
Kinematics Option	Roboter- und Maschinenmodelle erstellen. Ablaufdiagramme (Timing Charts) erstellen. Roboterbewegungen mit Animationen simulieren.		✓	✓
List Option	Editierpanel zur Anzeige und Bearbeitung von Stücklisten/Listen nutzen.	✓	Enthalten	Enthalten
Multi-CAD Direct Import Option	Alle gängigen 3D-Formate importieren.	✓	✓	✓
Parasolid Direct Import Option	Parasolid-Daten importieren.	✓	✓	✓
Path Planning Option	Automatische Pfadfindung für die Montage und Demontage von Bauteilen und Baugruppen.			✓
Process PDF Template Option	3D-Arbeitsanweisungen als PDF über anpassbare Vorlagen erstellen.		✓	✓
Routing Option	Leitungen und Kabel erstellen und in 3D-Inhalten wie Illustrationen oder Arbeitsanweisungen verwenden.		✓	✓
Shape Reference Link Option	Ermöglicht XVL Studio die Verfeinerung und Handhabung extrem großer 3D-Modelle.		✓	✓
STEP Option	STEP-Daten importieren.	✓	✓	✓
VR Option	3D-Modelle in Originalgröße (1:1) in einer Virtual-Reality-Umgebung betrachten und mit ihnen interagieren. Die umfangreichen XVL Studio-Werkzeuge zur Fertigungsprüfung in VR nutzen.		✓	✓
VR Plus Option	Enthält die VR Option. Unterstützt Hand-Tracking für detaillierte Bedienung. Unterstützt Mixed Reality (MR) – sehen Sie sich selbst und Ihre direkte Umgebung in VR.		✓	✓
