Reverse Engineering-Add-In für SOLIDWORKS® zum Konvertieren von 3D-Scan-Netzen in CAD-Modelle

Leistungsstarke Flächenrückführung in SOLIDWORKS®

Mesh2Surface bietet eine Reihe effizienter Werkzeuge zum Generieren von Oberflächen und Kurven, um die Rekonstruktion professioneller CAD-Modelle zu unterstützen.

Was benötigen Sie für das Reverse Engineering von Scandaten in SOLIDWORKS?

  • Laden Sie Scandaten einfach in Sekunden und nicht in Minuten.
  • Extrahieren Sie schnell Referenzgeometrien.
  • Intuitiv an der richtigen Position im Raum ausrichten.
  • Erstellen Sie Referenzabschnitte zum Skizzieren.
  • Ungefähre Freiformflächen mit bester Passform.
  • Vergleichen Sie Ihre Arbeit sofort mit den Referenzdaten mit der 3D-Farbkarte.
  • Haben Sie einen magischen Knopf, um organische Formen in Freiform mit nur einem Knopfdruck umzuwandeln.
  • Und das alles in Ihrem Lieblings-CAD-Paket - SOLIDWORKS.

download

Das nativ in SOLIDWORKS integrierte Mesh2Surface-Add-In ermöglicht Ihnen nahtloses Arbeiten in einer vertrauten Umgebung.

Datenimport scannen

Datenimport scannen

Laden Sie Daten von jedem Scanner mit den branchenüblichen STL-, OBJ- oder PLY-Mesh-Dateien. Zum Zwecke der Manipulation ermöglicht die integrierte Polygonreduktionsfunktion dem Benutzer, ein Netz mit einer geeigneten Anzahl von Dreiecken zu erstellen, ohne die Qualität des Netzes zu beeinträchtigen.

Interaktive Auswahl

Interaktive Auswahl

Einfach zu verwendende Tools zum schnellen Extrahieren von Interessensgebieten. Mit der Auswahl von Zauberstab, Pinsel und Freiform kann der Benutzer die Bereiche identifizieren, die Merkmale oder Freiformflächen darstellen.

Extraktion von Primitiven

Extraktion von Primitiven

Rekonstruieren Sie schnell Flugzeuge, Zylinder, Kegel und Kugeln. Erstellen Sie die extrahierten Grundelemente in SOLIDWORKS als Referenzgeometrien, Oberflächen- oder Festkörper.

Symmetrieebene

Symmetrieebene

Automatische Erkennung der Symmetrieebene mit Farbkartenanalysator. Zusätzliche manuelle Einstellsteuerung für beste Ergebnisse.

Daten im Raum ausrichten

Daten im Raum ausrichten

Positionieren Sie das Objekt mithilfe der extrahierten Grundelemente im Weltkoordinatensystem. Die interaktive Definition des Koordinatensystems ermöglicht es dem Benutzer, die korrekte Ausrichtung des Objekts anzupassen.

Ausrichten an CAD

Ausrichten an CAD

Rasches und präzises Ausrichten von Scandaten an bereits vorhandene CAD-Modelle.

Querschnitte

Querschnitte

Durch interaktives Schneiden kann der Benutzer Referenzpunkte für das 2D-Skizzieren extrahieren. Richten Sie die Schnittebene an extrahierten Grundelementen, Standard-SOLIDWORK-Referenzgeometrien oder CAD-Flächen vorhandener Oberflächen oder fester Körper aus.

2D-Skizzenelemente anpassen

2D-Skizzenelemente anpassen

Extrahieren Sie Linien, Bögen und Kreise aus den Schnittebenen als am besten passende Grundelemente. Mit einfachen Wischvorgängen schnell verbinden oder filetieren.

Erkennung komplexer 2D-Formen

Erkennung komplexer 2D-Formen

Extrahieren Sie Rechtecke, Schlitze und sogar Sechsecke mit nur einem Pinselstrich.

3D-Skizze auf Scandaten

3D-Skizze auf Scandaten

Zeichnen Sie Stillinien und Punkte direkt auf Scandaten. Passen Sie die Position mit den interaktiven Werkzeugen genau an und nutzen Sie die echte Echtzeit-Abweichungsanalyse für höchste Präzision.

Oberfläche anpassen

Oberfläche anpassen

Wählen Sie den gewünschten Bereich aus und lassen Sie die Software die Auswahl mit einer Freiformfläche approximieren. Die resultierende Oberfläche wird verlängert, so dass sie zum Trimmen geeignet ist. Die Echtzeit-Abweichungsfarbkarte zeigt sofort die Qualität der Oberfläche. Mit der automatischen Option kann der Benutzer eine Oberfläche erstellen, die so nah wie möglich am Referenznetz liegt.

Freiformmodellierung

Freiformmodellierung

Die Quad-Oberfläche ermöglicht es dem Benutzer, eine Freiformfläche zu rekonstruieren, die mit den Standardoberflächenmethoden nicht möglich ist. Dank der proprietären Snap-to-Mesh-Technologie können auch Laien in kürzester Zeit Formen erstellen - etwas, das in keiner anderen Lösung verfügbar ist. Die Lizenz von Mesh2Surface für SOLIDWORKS enthält eine kostenlose Kopie von QUICKSURFACE Free Form, die auf demselben Computer installiert ist.

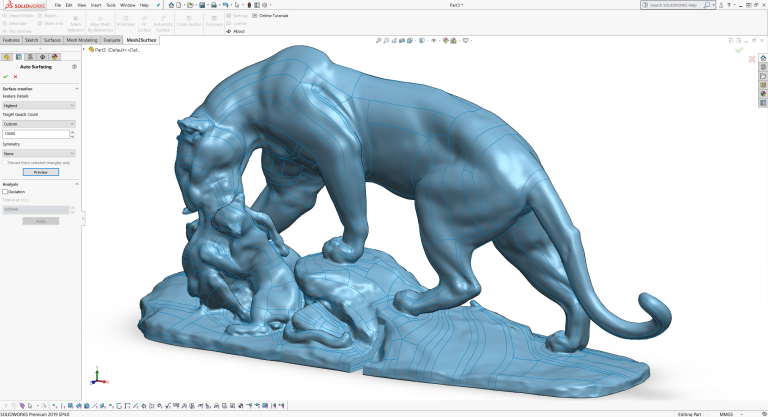

Automatische Oberflächen

Automatische Oberflächen

Erstellen Sie mit SOLIDWORKS kompatible Oberflächen mit nur einem Knopfdruck. Die automatische Oberflächenbeschichtung von Mesh2Surface ist eine der besten auf dem heutigen Markt.

Abweichungsanalysator

Abweichungsanalysator

Kontrollieren Sie die Genauigkeit Ihrer Rekonstruktion mit der effizienten Entfernungsfarbkarte. Vergleichen Sie das CAD-Modell zu jedem Zeitpunkt Ihres Prozesses mit dem Referenznetz. Der Abweichungsanalysator arbeitet mit jedem SOLIDWORKS-Körper (Oberfläche oder Festkörper) und vergleicht die Referenzscandaten mit nahezu sofortiger Geschwindigkeit.

Warum Mesh2Surface für SOLIDWORKS?

  • Entwickelt von Experten für 3D-Scanning und Datenverarbeitung.
  • Schnelle und effiziente Algorithmen.
  • Vereinfachte Schnittstelle für einfache Bedienung.
  • Ausführliche Lerntutorials.
  • Hochmoderne Funktionen.
  • Reduziert drastisch die Reverse-Engineering-Zeit und spart so Geld und Aufwand;
