Vom Werkzeugweg zur realen Maschinenbewegung: Die Rolle der Maschinensimulation in BobCAD-CAM

In der CNC-Programmierung ist die Überprüfung der Werkzeugwege obligatorisch. BobCAD-CAM bietet hierfür bereits in der Basisvariante eine solide Simulation des Materialabtrags. Doch mit steigender Komplexität der Bauteile und Maschinen – insbesondere im Bereich der 4- und 5-Achsen-Bearbeitung – stößt die reine Betrachtung von Werkzeug und Werkstück an Grenzen. Hier setzt die erweiterte Maschinensimulation der Pro-Versionen an.

Standard vs. Pro: Wo liegt der technische Unterschied?

• Die Basis-Simulation: Sie zeigt zuverlässig, ob die Geometrie korrekt gefräst wird und ob das Werkzeug das Bauteil verletzt. Sie findet jedoch ohne Berücksichtigung der Maschinenkomponenten statt.

• Die Maschinensimulation (Pro): Hier wird die reale Kinematik der CNC-Maschine abgebildet. Das bedeutet, dass Gehäuse, Spindelkopf, Rundtische und sämtliche Achsbewegungen in die Kollisionsprüfung einbezogen werden.

Achsbegrenzungen und kinematische Fehler

Ein kritischer Punkt in der täglichen Praxis sind die physikalischen Grenzen des Maschinenraums. Ein Werkzeugweg kann theoretisch korrekt berechnet sein, in der Realität jedoch eine Achsbegrenzung verletzen oder einen Endschalter-Überlauf verursachen. In den Pro-Versionen von BobCAD-CAM wird die Maschinensimulation zum Analyse-Tool für genau diese Fälle. Die Software erkennt vorab, ob die gewählte Aufspannung und die Verfahrwege innerhalb des Arbeitsraums der spezifischen Maschine realisierbar sind.

Kollisionsprüfung über das Bauteil hinaus

In der Standard-Simulation bleibt ein entscheidendes Risiko unsichtbar: Die Kollision zwischen Maschinenkomponenten und Spannmitteln.

• Stößt der Spindelkopf beim Schwenken gegen den Maschinenschraubstock?
• Gibt es bei einer 5-Achsen-Simultanbewegung Engpässe zwischen Bauteil und Maschinensäule?

Die Einbindung des "Digitalen Zwillings" der Maschine in den Pro-Modulen erlaubt eine lückenlose Überwachung dieser kritischen Bereiche. Dies ist insbesondere bei der Programmierung von Einzelteilen und Kleinserien ein wesentlicher Faktor für die Prozesssicherheit, da hier das manuelle Einfahren an der Maschine die meiste Zeit bindet.

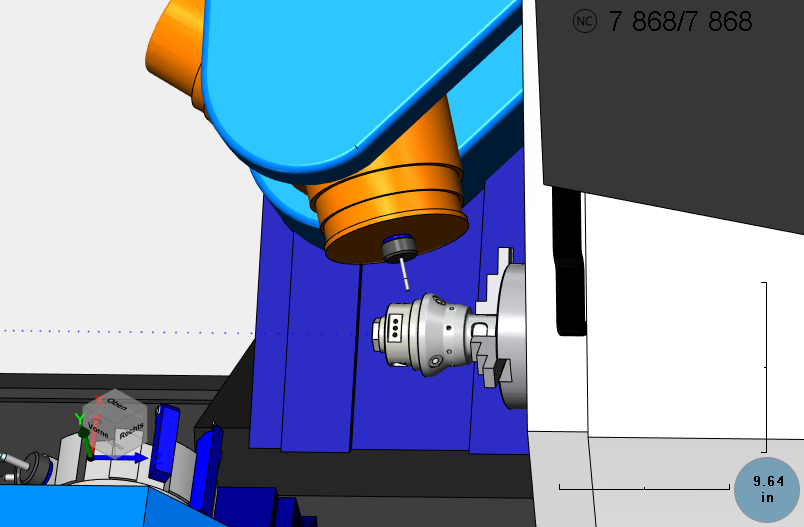

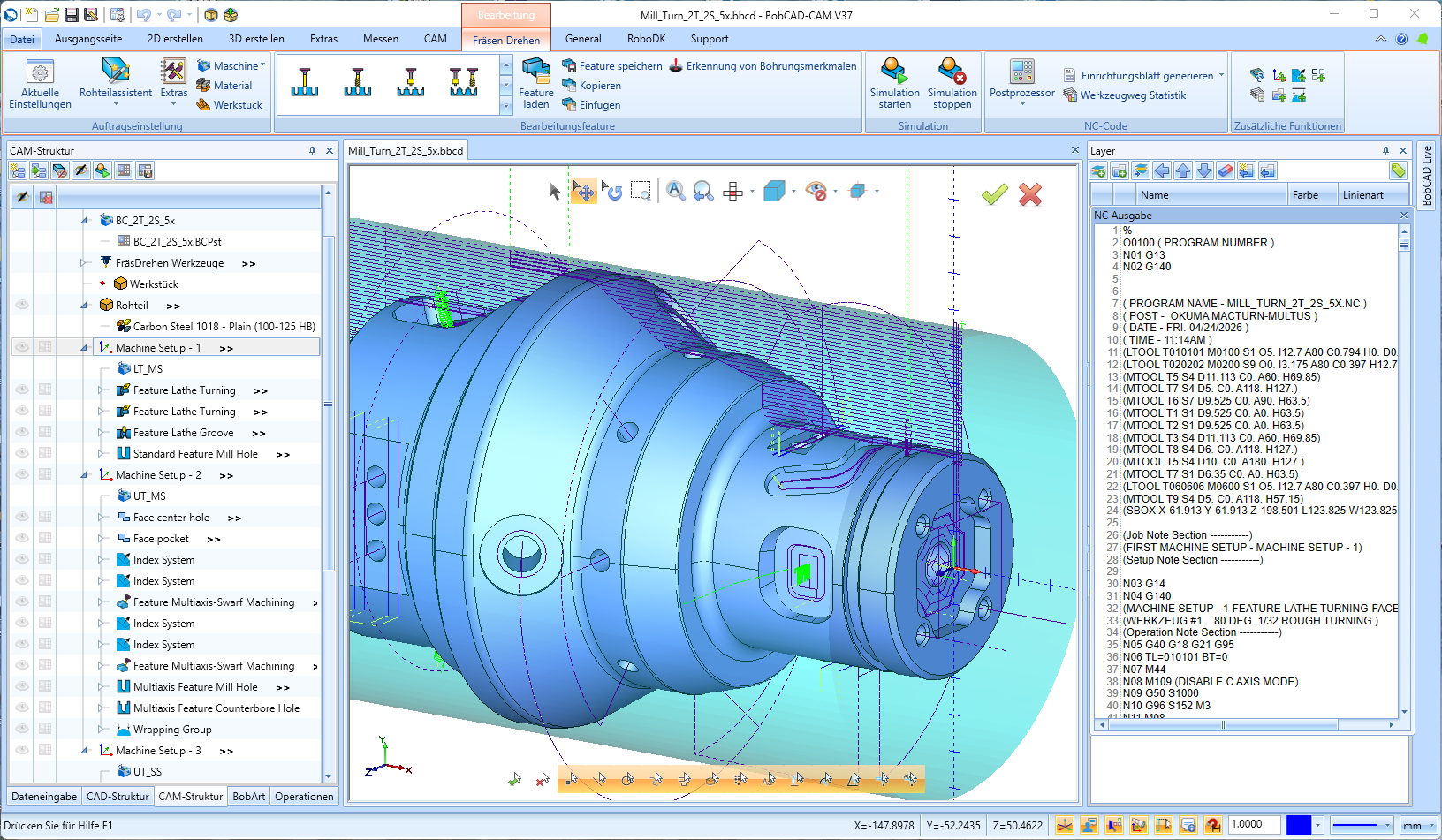

In diesem kurzen Clip sehen Sie die Maschinensimulation einer Pro-Version in Aktion: Achten Sie darauf, wie nicht nur das Werkzeug, sondern die gesamte Kinematik der Maschine in die Berechnung einfließt, um maximale Sicherheit zu garantieren. Klicken Sie zum Ansehen des Videos auf das Bild.

Fazit

Die Entscheidung für die erweiterten Simulationsmöglichkeiten der Pro-Versionen ist eine Entscheidung für maximale Transparenz im Programmierprozess. Während die Standard-Simulation die Qualität des Bauteils sicherstellt, sichert die Maschinensimulation den gesamten Fertigungsablauf ab. Für Anwender, die komplexe Kinematiken nutzen oder ihre Rüstzeiten durch blindes Vertrauen in den G-Code senken wollen, ist diese funktionale Erweiterung ein wesentlicher Bestandteil einer modernen CAM-Strategie.
