Kisters 3DViewStation: Der universelle 2D / 3D CAD-Viewer

1 Viewer für (fast) alle Dateiformate – Schluss mit teuren Zusatzlizenzen.

Im modernen B2B-Umfeld müssen Projektbeteiligte, Einkäufer und Vertriebsmitarbeiter täglich mit verschiedensten CAD-Daten arbeiten – oft ohne Zugang zu teuren Original-Systemen wie Catia, Creo oder Siemens NX. Die 3DViewStation ist die performante Lösung für Ihr gesamtes Unternehmen. Als universeller 2D / 3D CAD-Viewer visualisiert und analysiert die Software selbst gigantische Baugruppen mit Millionen von Bauteilen in Sekundenschnelle.

1 Viewer für (fast) alle Dateiformate: Maximale Flexibilität im Unternehmen

Warum für jedes Dateiformat eine eigene teure Software lizenzieren? Schluss mit kostspieligen CAD-Lizenzen für reine Betrachter-Arbeitsplätze. Die 3DViewStation verarbeitet über 60 native Dateiformate flüssig und zuverlässig. Egal ob hochkomplexes 3D-Modell oder klassische 2D-Zeichnung:

• Native 3D-Formate: Catia V5/V6, Siemens NX, Creo/ProE, SolidWorks, Inventor, Solid Edge u.v.m.

• Standard-Austauschformate: STEP, IGES, JT, STL, Parasolid.

• 2D-Dokumente: DWG, DXF, HPGL sowie PDFs und Office-Dateien. Durch hochentwickelte Datenkomprimierung werden Ihre Ladezeiten auf ein Minimum reduziert, was den Workflow in der Arbeitsvorbereitung, im Einkauf und in der Fertigung massiv beschleunigt.

DMU-Analysen und Advanced 3D-Tech: Mehr als nur ein CAD-Betrachter

Die 3DViewStation ist weit mehr als ein reines Anzeigetool. Sie bietet eine vollumfängliche Digital-Mock-Up-Umgebung (DMU) für Ingenieure und Qualitätsprüfer. Führen Sie komplexe Wandstärkenanalysen durch, nutzen Sie die Kollisions- und Abstandsprüfung (Clash & Clearance) oder vergleichen Sie zwei Versionen eines Bauteils visuell miteinander. Erzeugen Sie mit wenigen Klicks Explosionsansichten für Ihre Technische Dokumentation, ohne die Originaldaten zu verändern.

Präzises Messen, Bemaßen und Schnittebenen erzeugen

Um komplexe Baugruppen und Bauteile exakt zu analysieren, stellt die Kisters 3DViewStation eine Vielzahl an präzisen Mess- und Bemaßungsfunktionen direkt auf der modernen, intuitiven Office-Oberfläche bereit. Da die Software auf exakte Geometriedaten (B-REP) zugreift, ermitteln Sie im Handumdrehen zuverlässige Werte:

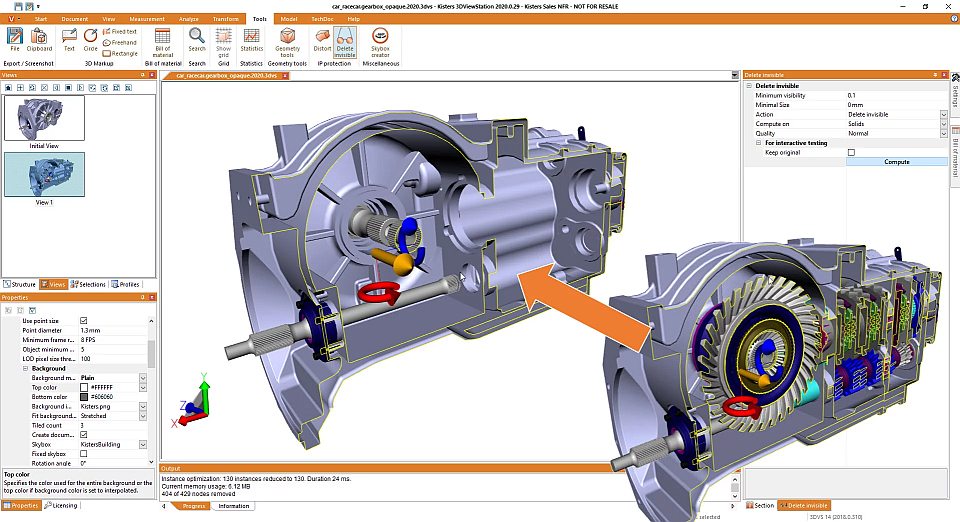

• Dynamische Schnittebenen (Schneiden): Legen Sie flexibel Schnitte durch Ihre 3D-CAD-Modelle, um das Innenleben zu prüfen. Wie in der Abbildung oben zu sehen ist, lässt sich die Schnittrichtung spielend leicht bestimmen, um auch verborgene Geometrien (z.B. Bohrungen oder Hohlräume) sichtbar zu machen. Nutzen Sie die integrierten Hilfsobjekte (Handles), um die Schnittebene intuitiv zu verschieben, zu rotieren oder mehrere Schnitte mit einer festen Schrittweite zu generieren.

• Präzises Messen & Bemaßen: Nehmen Sie exakte Messungen an 3D-Modellen vor – von einfachen Abständen und Winkeln über Radien und Kreismittelpunkte bis hin zu minimalen Abständen zwischen komplexen Bauteilen. Aktivieren Sie die Bemaßungsfunktion, um Ihre Messergebnisse als sichtbare 3D-Markups im Modellbereich zu platzieren und per Drag-and-Drop perfekt auszurichten.

• Dokumentation & Vektorexport: Die erzeugten Schnitte lassen sich als eigenständige Linien oder Flächen direkt in die Modellstruktur überführen. Für Ihre technische Dokumentation oder Besprechungen können Sie temporäre Schnitte als Vektorgrafik (DXF und SVG) exportieren oder den gesamten Modellbereich inklusive Ihrer Bemaßungen via Screenshot festhalten.

Hier geht es zum Download der Testversion:

Wandstärkenanalyse, Kollisionsprüfung und PMI

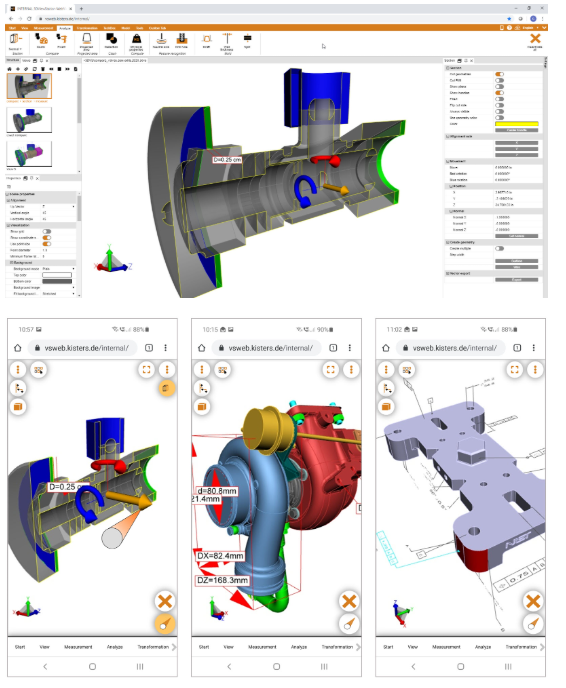

Für eine fundierte Fertigungsplanung und Qualitätskontrolle bietet die 3DViewStation fortschrittliche Analyse-Werkzeuge, die weit über das einfache Betrachten hinausgehen. Besonders leistungsstark: Diese Funktionen stehen Ihnen dank der WebViewer-Technologie auf nahezu jedem Endgerät zur Verfügung – egal ob am High-End-Workstation-Platz oder mobil auf dem Tablet in der Werkshalle.

• Wandstärken- & Entformungsanalyse: Identifizieren Sie potenzielle Fertigungsprobleme frühzeitig. Mit der farbcodierten Wandstärkenanalyse sehen Sie sofort, wo kritische Bereiche liegen. Die Entformungsschrägen-Analyse hilft Ihnen dabei, die Entformbarkeit von Guss- oder Spritzgussbauteilen schnell zu validieren.

• Kollisionsprüfung (Clash & Clearance): Vermeiden Sie teure Fehler in der Montage. Die 3DViewStation berechnet Kollisionen und Mindestabstände zwischen Bauteilen innerhalb komplexer Baugruppen und visualisiert die Ergebnisse übersichtlich.

• PMI-Unterstützung (Product Manufacturing Information): Nutzen Sie den "Master Model"-Ansatz voll aus. Die Software liest und visualisiert vorhandene PMI, wie Toleranzen, Oberflächengüten oder Anmerkungen, die direkt im 3D-Modell gespeichert sind. So erhalten alle Abteilungen Zugriff auf fertigungsrelevante Daten, ohne dass 2D-Ableitungen zwingend nötig sind.

Mit der 3DViewStation-Produktfamilie sind Sie an keinen festen Arbeitsplatz gebunden. Ob als klassische Desktop-Version für Power-User oder als WebViewer-Version für den Zugriff via Browser auf Tablets und Smartphones: Sie nutzen 1 Viewer für (fast) alle Dateiformate, ohne die Daten vorher aufwendig konvertieren zu müssen.

3D-Modelle vergleichen und CAD-Dokumentation erstellen

Im Laufe eines Produktlebenszyklus sind Konstruktionsänderungen an der Tagesordnung. Die 3DViewStation hilft Ihnen dabei, den Überblick zu behalten und Missverständnisse zwischen Konstruktion, Einkauf und Lieferanten komplett auszuschließen:

• Automatischer 3D-Modellvergleich: Schluss mit dem mühsamen Suchen nach Unterschieden zwischen zwei Bauteil-Versionen. Die 3DViewStation vergleicht zwei CAD-Modelle vollautomatisch miteinander. Änderungen (z. B. zusätzliche Bohrungen, veränderte Radien oder verschobene Geometrien) werden sofort farblich hervorgehoben. So sehen Sie auf einen Blick, was modifiziert wurde.

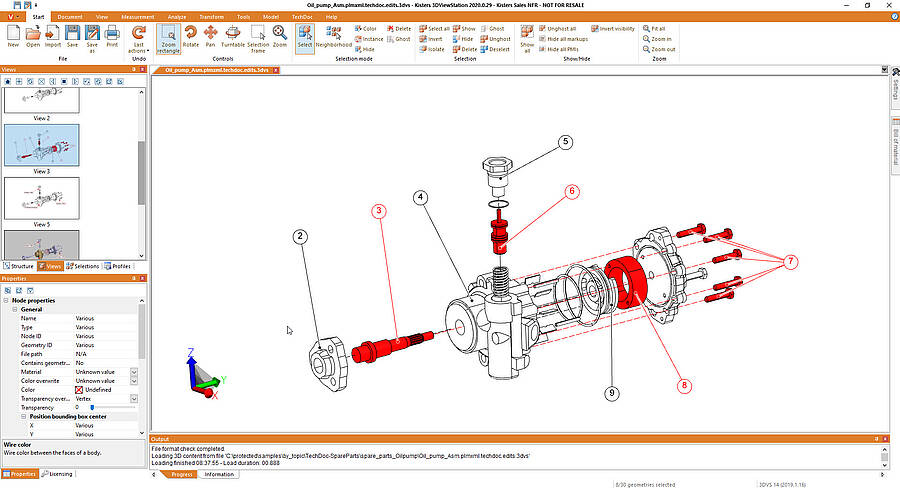

• Effiziente CAD-Dokumentation: Erstellen Sie im Handumdrehen aussagekräftige Unterlagen für Montageanleitungen, Wartungshandbücher oder Angebote. Sie können Bauteile isolieren, Explosionsansichten erzeugen und diese mit Text-Markups, Sprechblasen oder Positionsnummern versehen – ohne die originale CAD-Datei zu verändern.

• Flexibler Export (3D-PDF & Grafiken): Exportieren Sie Ihre vorbereiteten Ansichten und Dokumentationen in universelle Formate. Besonders stark: Der Export als interaktives 3D-PDF. Damit können auch Empfänger ohne CAD-Kenntnisse das Modell im kostenlosen Adobe Reader drehen, zoomen und betrachten. Alternativ exportieren Sie hochauflösende 2D-Vektorgrafiken (DXF, SVG) oder gängige Bildformate (PNG, JPEG).

Die 3DViewStation-Produktfamilie: Passend für jede IT-Infrastruktur

Die Anforderungen an die Visualisierung von CAD-Daten sind so individuell wie Ihre IT-Landschaft. Deshalb ist die Kisters 3DViewStation in drei flexiblen Editionen erhältlich, die sich nahtlos in Ihre bestehenden Systeme (wie PLM, ERP oder CMS) integrieren lassen:

• 3DViewStation Desktop-Version: Die klassische, performante Windows-Applikation. Sie läuft lokal auf Ihrem PC oder Notebook und nutzt die volle Power Ihrer Hardware. Ideal für Power-User in der Konstruktion, Arbeitsvorbereitung und im Qualitätsmanagement, die täglich intensiv mit großen Baugruppen arbeiten.

• 3DViewStation WebViewer (HTML5): Die zukunftssichere Server-Lösung für den Browser. Ihre CAD-Daten verbleiben geschützt auf Ihrem Server und werden als performanter HTML5-Stream auf die Endgeräte übertragen. Keine Installation von Plugins oder Apps nötig – perfekt für den mobilen Einsatz auf Tablets, Smartphones oder zur sicheren Anbindung von Lieferanten und Kunden.

• 3DViewStation VR-Edition: Bringen Sie Ihr Digital Mock-Up (DMU) in die virtuelle Realität. Mit der VR-Version erleben Sie komplexe Maschinen und Anlagen im Maßstab 1:1. Führen Sie virtuelle Design-Reviews, Ergonomie-Untersuchungen oder Montage-Simulationen intuitiv und immersiv mit einer VR-Brille durch.

Fäufig gestellte Fragen (FAQ) zur 3DViewStation

• Frage 1: Was ist ein 2D / 3D CAD-Viewer?

  • Antwort: Ein universeller CAD-Viewer wie die Kisters 3DViewStation ermöglicht es Unternehmen, digitale 2D-Zeichnungen und 3D-CAD-Modelle aus unterschiedlichen Quellsystemen anzusehen, zu bemaßen und zu analysieren. Dadurch können Mitarbeiter in Abteilungen wie Einkauf, Vertrieb oder Arbeitsvorbereitung flexibel mit CAD-Daten arbeiten, ohne dass dafür teure Lizenzen der Original-CAD-Software benötigt werden.

• Frage 2: Welche Dateiformate unterstützt die 3DViewStation?

  • Antwort: Als universeller „1 Viewer für (fast) alle Dateiformate“ verarbeitet die Software über 60 native 3D- und 2D-Formate. Dazu gehören namhafte CAD-Systeme wie Catia, Siemens NX, Creo, SolidWorks und Solid Edge sowie Standard-Austauschformate (STEP, JT, IGES). Auch klassische 2D-Zeichnungen (DWG, DXF), PDFs und Office-Dokumente werden problemlos und blitzschnell geladen.

• Frage 3: Kann ich die CAD-Viewer-Software kostenlos testen?

  • Antwort: Ja, DataCAD bietet Ihnen eine kostenlose und völlig unverbindliche 30-Tage-Testversion der Kisters 3DViewStation an. Damit können Sie alle Funktionen wie das präzise Messen, das Erzeugen von Schnittebenen, automatische Modellvergleiche und DMU-Analysen mit Ihren eigenen CAD-Daten ausgiebig in Ihrer Arbeitsumgebung testen.

Unterstützte Dateiformate - eine Auswahl

Import & Export

• 3D Import - native & neutral CAD:
  Catia, NX, Creo, Solidworks, SolidEdge, Inventor, SAT, Parasolid, JT, STEP. 3D-PDF, Revit, GLTF. 3DXML, STL, VRML …
• 2D Import - Zeichnungen, Office, Bilder:
  Catia CatDrawing, NX 2D, Creo DRW, Solidworks slddrw, DWG, DXF. HPGL, 2D-PDF, TIFF, JPEG
• 3D Export:
  STEP, JT, 3D-PDF, 3MF, Parasolid, STL, VRML
• 2D Export:
  DXF, PDF, CGM, PNG, SVG, BMP…

Eine komplette Liste finden Sie hier:

Unterstützte Dateiformate

Systemvoraussetzung

Hier geht es zum Download der Testversion:
