Effizientes Selektieren und Filtern in komplexen 3D-CAD-Baugruppen

Herausforderungen in der Praxis

Wer täglich mit umfangreichen 3D-CAD-Modellen arbeitet, kennt das Problem: Große Baugruppen im Maschinen- und Anlagenbau bestehen oft aus mehreren tausend Einzelteilen. Das Auffinden bestimmter Komponenten über den klassischen Baugruppenbaum kostet wertvolle Zeit und bremst Arbeitsabläufe in der Arbeitsvorbereitung, im Einkauf oder in der Qualitätssicherung spürbar aus.

Moderne 3D-CAD-Viewer wie die Kisters 3DViewStation bieten leistungsfähige Selektions- und Filterwerkzeuge, mit denen Anwender selbst in gigantischen Datensätzen in Sekundenschnelle genau die Informationen isolieren, die sie für ihre Aufgabe benötigen.



Warum das Filtern in Baugruppen entscheidend ist

In Abteilungen außerhalb der Konstruktion fehlt oft das Detailwissen über die genaue Struktur des Baugruppenbaums. Wenn ein Mitarbeiter im Vertrieb oder Service nach bestimmten Zukaufteilen, Werkstoffen oder spezifischen Abmessungen sucht, hilft das manuelle Aufklappen von Strukturknoten kaum weiter.

Ein intelligentes Filtersystem ersetzt das zeitaufwendige Suchen durch gezieltes Abfragen:

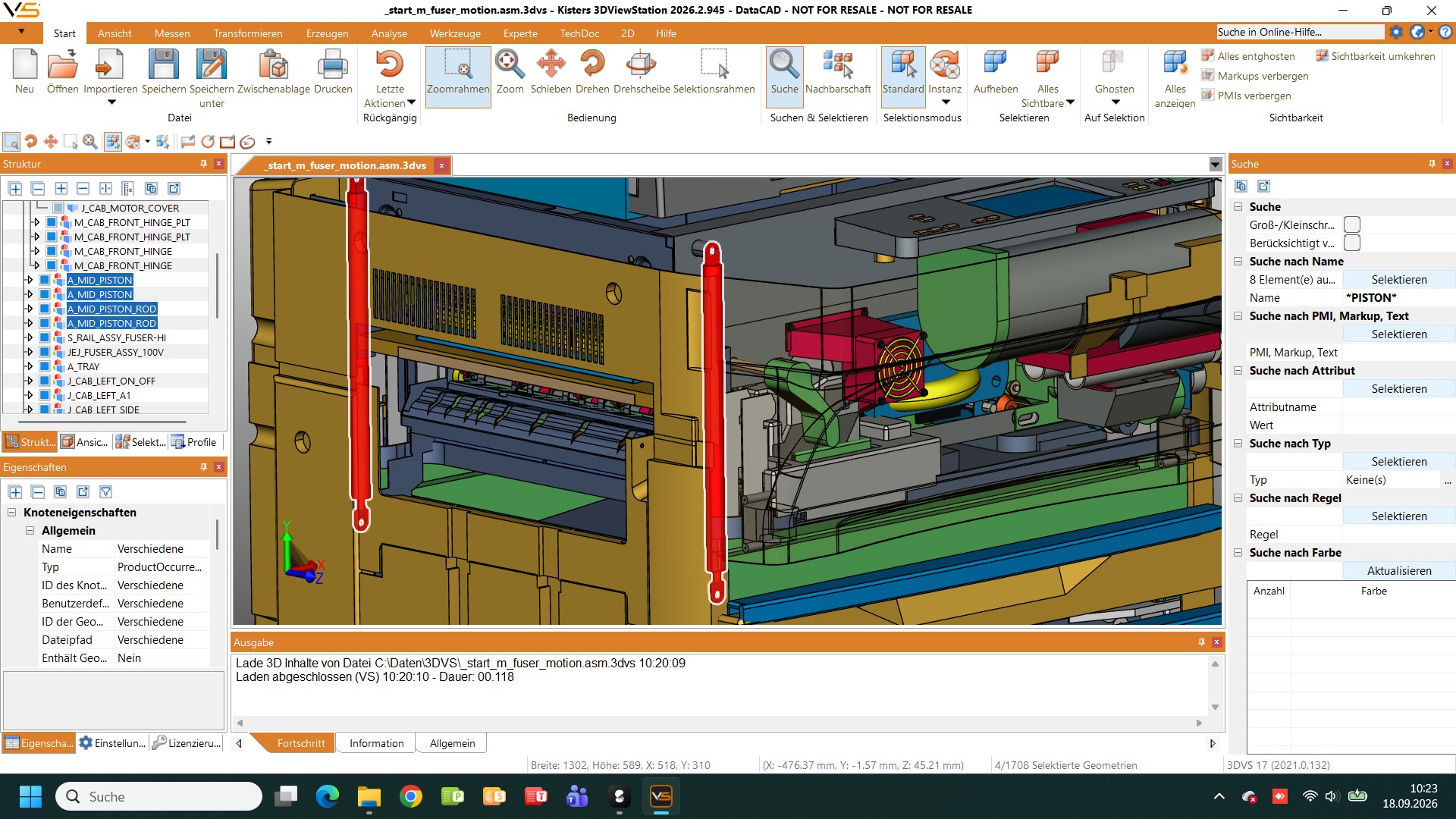

• Attribut- und Metadaten-Filter: Suche nach Eigenschaften wie Material, Lieferant, Artikelnummer oder Gewicht.

• Geometrisches Filtern: Isolieren von Bauteilen nach Größe, Volumen oder Hüllkurve (Bounding Box), um z.B. Kleinteile wie Schrauben und Scheiben temporär auszublenden.

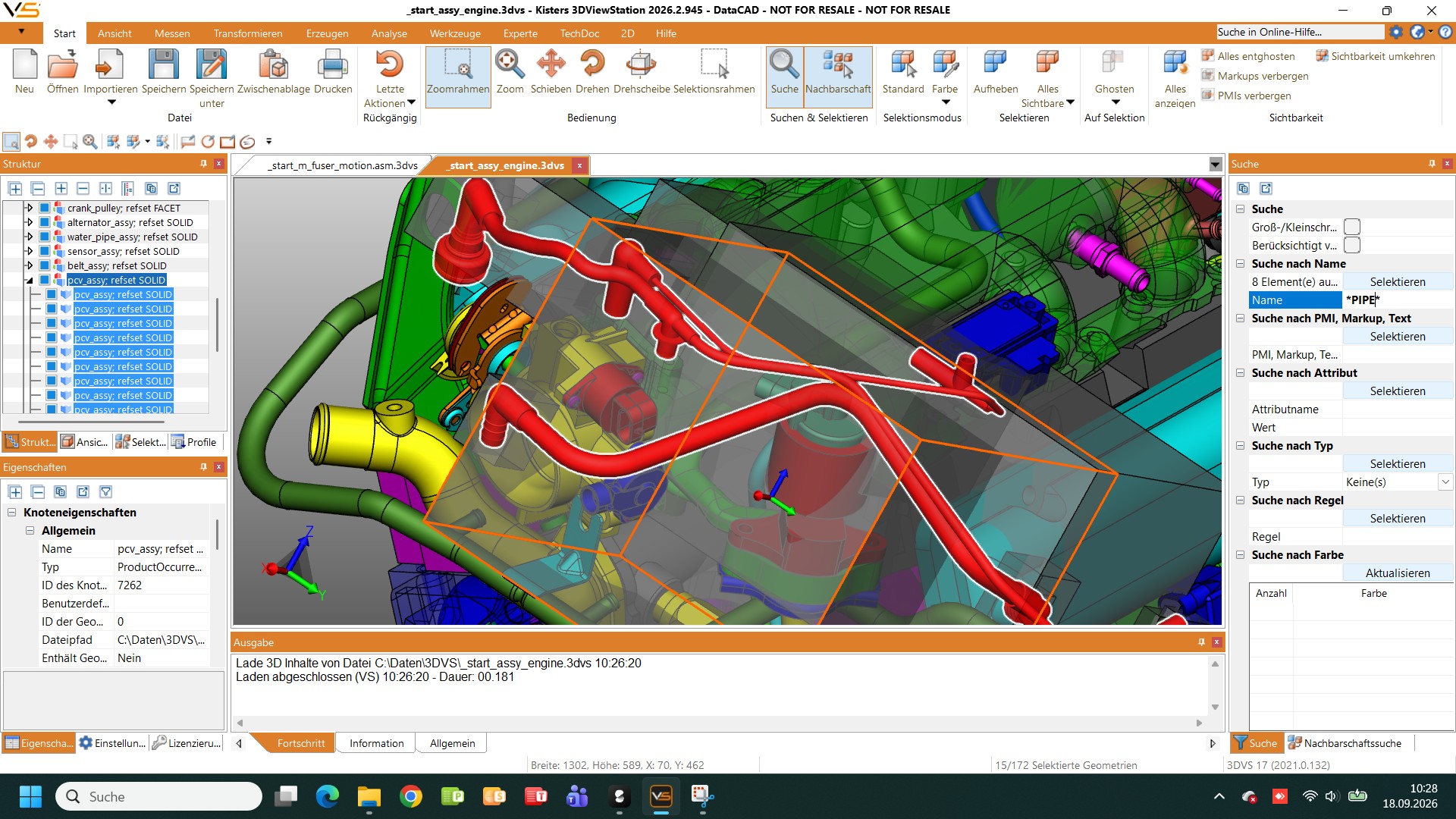

• Räumliche Selektion (Proximity / Box): Auswahl aller Komponenten, die sich innerhalb eines bestimmten Bauraums befinden oder an ein gewähltes Bauteil angrenzen.

• Farborientierte Filterung: Hervorhebung von Bauteilen basierend auf Fertigungszuständen, Änderungen oder PMI-Informationen (Product Manufacturing Information).

Praktische Anwendungsfälle im Unternehmen

Abteilung	Herausforderung	Lösung durch Selektion & Filter
Einkauf	Schnelle Übersicht aller Zukaufteile einer Baugruppe	Filterung nach Attributen wie "Hersteller" oder "Katalogteil" zur sofortigen Mengenerfassung
Arbeitsvorbereitung	Vorbereitung von Montage- und Demontageschritten	Räumliche Isolierung von Sub-Systemen und Ausblenden verdeckender Geometrien
Service & Instandhaltung	Identifikation von Ersatzteilen vor Ort	Gezielte Selektion über Geometriegröße oder Typnummer ohne CAD-Kenntnisse
Qualitätsmanagement	Prüfung von Toleranzen und PMI-Maßen	Auswählen und Visualisieren spezifischer Prüfmerkmale im 3D-Modell



Performance-Vorteil durch gezielte Datenreduktion

Das Filtern dient nicht nur der Übersicht, sondern steigert auch die Performance beim Laden und Bearbeiten von Daten. Indem nicht benötigte Geometrien ausgeblendet oder entladen werden, bleibt die Visualisierung selbst auf mobilen Geräten oder im Web-Viewer extrem flüssig.

Fazit:

Clevere Selektions- und Filterfunktionen verwandeln komplexe 3D-CAD-Daten in übersichtliche, sofort nutzbare Arbeitsgrundlagen für alle Abteilungen. Die 3DViewStation ermöglicht es auch Anwendern ohne Konstruktionshintergrund, tief in Baugruppen einzutauchen, ohne den Überblick zu verlieren
