Vom krummen Altteil zum perfekten CAD-Modell: Wie man alte Bauteile „geradezieht“

Vom alten Teil direkt auf die Maschine

Wer ein gebrauchtes, in die Jahre gekommenes Maschinenteil einscannen lässt, erlebt oft eine kleine Überraschung: Das 3D-Netz sieht exakt so aus wie das Original – nämlich leicht verdreht, verkratzt, verformt und ungleichmäßig abgenutzt. Wer so ein Netz einfach starr in ein normales CAD-Programm lädt, baut den alten Verschleiß im schlimmsten Fall direkt wieder mit ein. Aber wie macht man aus einem krummen Scan ein sauberes, funktionierendes Ersatzteil, ohne stundenlang am Bildschirm zu verzweifeln?

Das Problem: Die ehrliche (und unbequeme) Realität des Scans

Ein 3D-Scanner ist verdammt ehrlich. Er zeigt jede Macke, jeden Hammerschlag, jede thermische Verformung und jeden Millimeter Abrieb aus den letzten zwanzig Jahren in Benutzung.

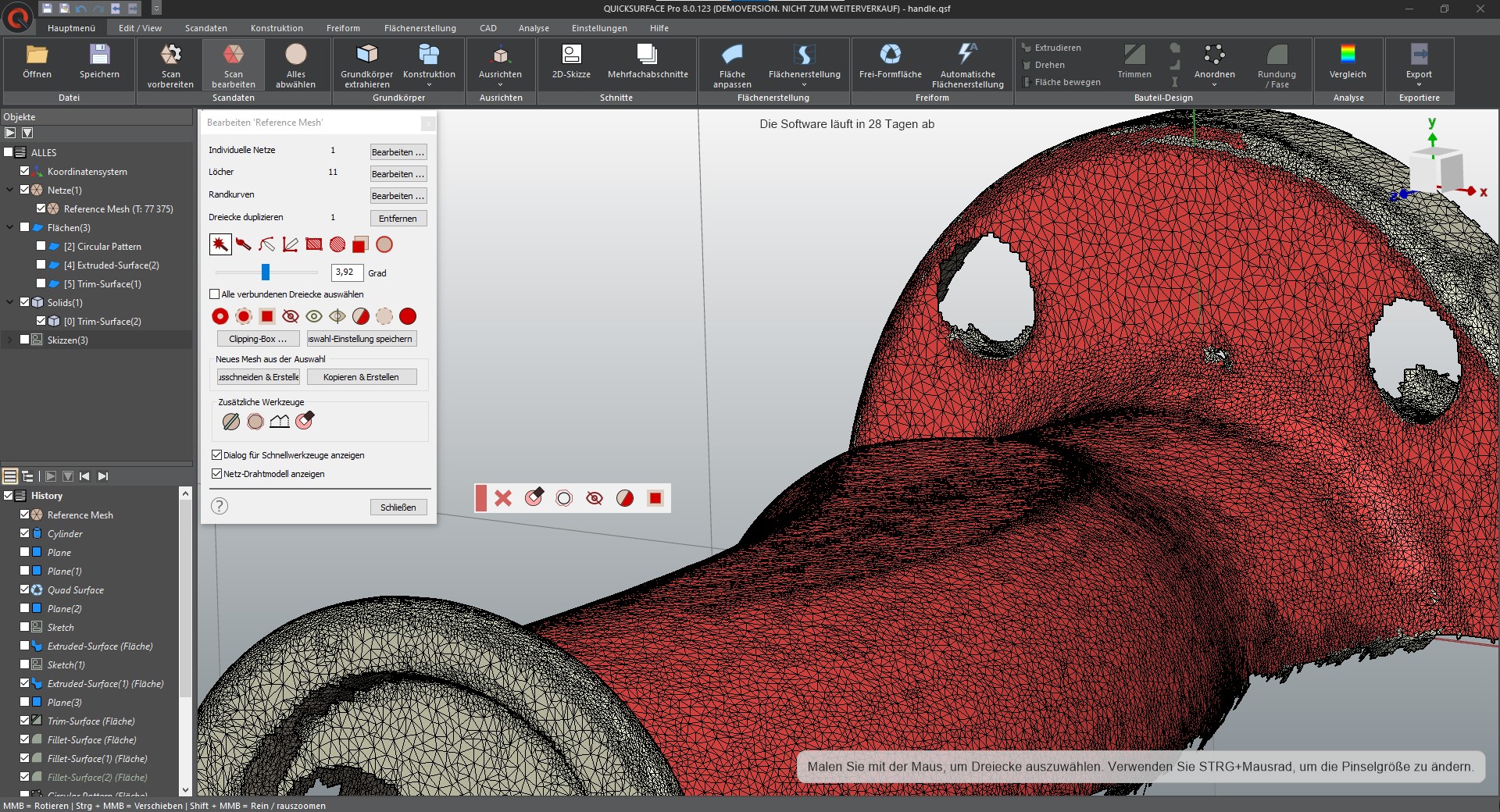

krumm04

Wenn man das als STL-Netz vor sich hat, steht man vor einer grundsätzlichen Entscheidung:

  • Option A: Man baut das Teil exakt 1:1 nach – inklusive aller Fehler und Dellen. Das macht meistens keinen Sinn, weil das Bauteil dann sofort wieder dieselben Macken hat.

  • Option B: Man baut das Teil so neu, wie es der Konstrukteur damals eigentlich auf dem Reißbrett gezeichnet hat – perfekt gerade, rund und maßhaltig.

Genau hier fängt bei vielen Konstrukteuren die Frustration an, weil klassische CAD-Programme mit unrunden, gescannten Netzen oft schlicht überfordert sind.

Warum normales CAD bei Altteilen ins Schwitzen gerät

In Standard-CAD-Systemen zeichnet man normalerweise von Grund auf neu: Linien ziehen, Maße vergeben, extrudieren.
Versucht man das über einen krummen Scan zu legen, fängt das Rätselraten an:
War diese Fläche mal plan oder hat die sich nur durch die Last durchgebogen? War das Loch von Anfang an so unrund oder ist das ausgeschlagen?

Wer hier versucht, manuell drüberzuzeichnen, verliert nicht nur den Nerv, sondern landet am Ende bei einem Modell, das weder Fisch noch Fleisch ist.

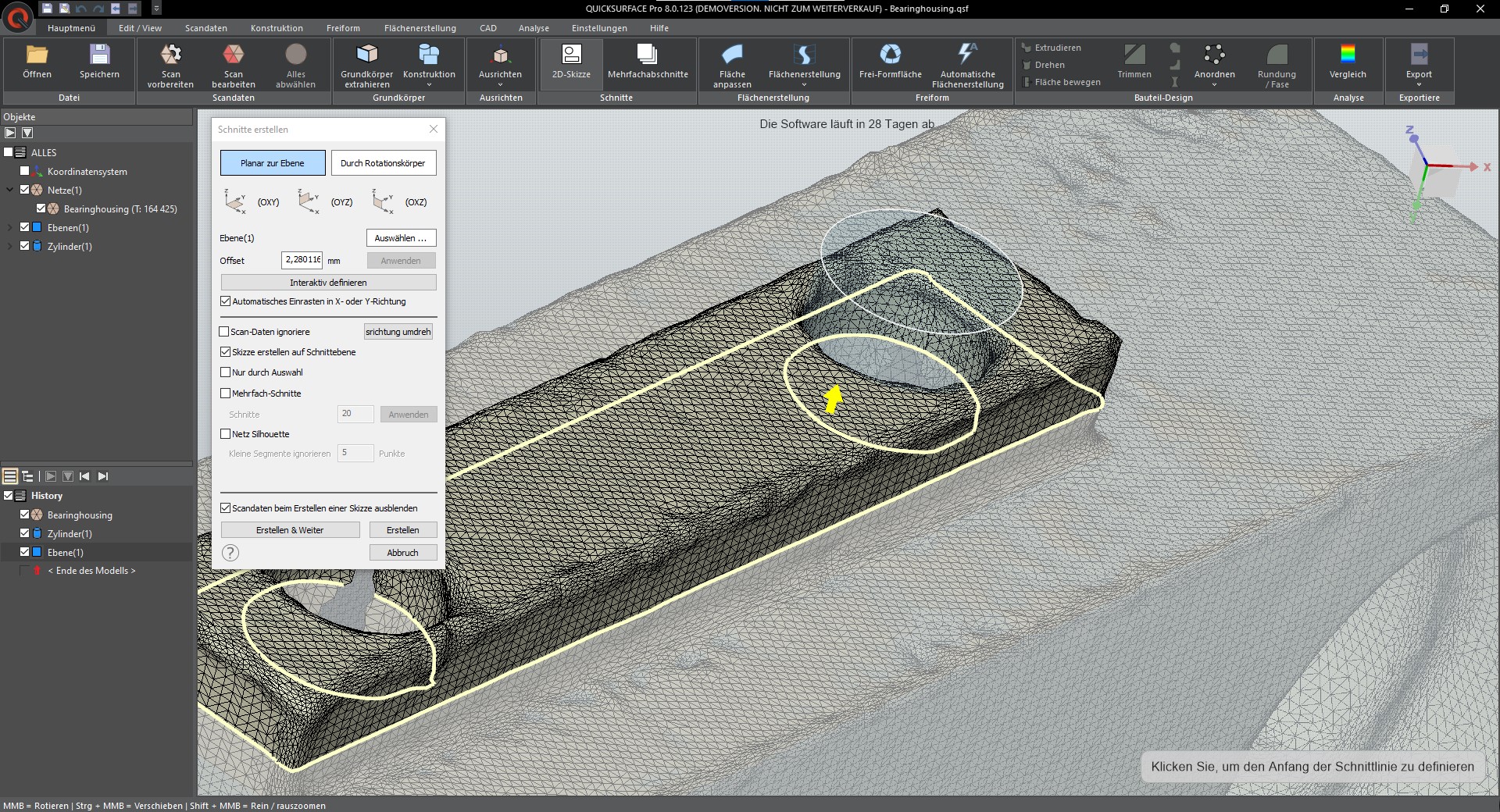

krumm01

Der Weg mit Quicksurface: Gezielte Korrektur statt blindem Nachzeichnen

Das Schöne an einer spezialisierten Software wie Quicksurface ist, dass sie genau für diesen Spagat gebaut wurde. Man muss das Rad nicht neu erfinden, nutzt aber die Intelligenz des Programms, um das Bauteil gezielt „gesundzubeten“:

  1. Symmetrie erzwingen: Hat das Teil durch die jahrelange Belastung eine leichte Instabilität bekommen? Quicksurface erkennt die geometrische Absicht und hilft dabei, die Symmetrieebene sauber zu definieren, sodass das Bauteil wieder exakt ausgerichtet wird.

  2. Formen idealisieren: Bohrungen, die durch Reibung unrund geworden sind, werden im Handumdrehen wieder exakt zylindrisch gemacht. Flächen, die eigentlich plan sein sollten, bekommen ihre Ebene zurück – während man sich an den wichtigen Anschlussstellen (wo das Teil zum Beispiel an ein anderes Bauteil angrenzen muss) millimetergenau an den Scan hält.

  3. Volle Kontrolle behalten: Der Algorithmus nimmt einem die monotone Arbeit ab, aber der Mensch am Bildschirm entscheidet, wo korrigiert und wo das Original respektiert wird.

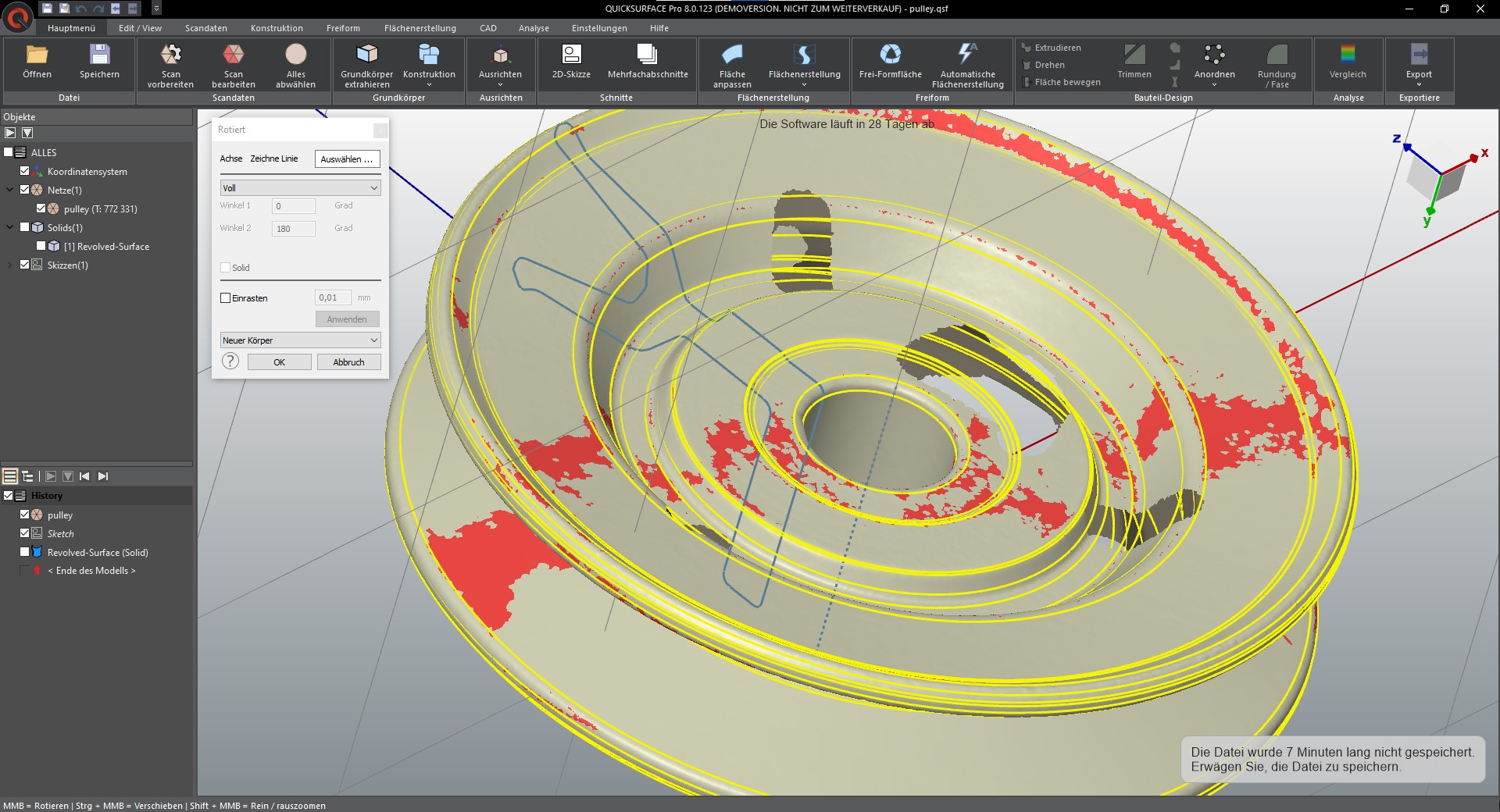

krumm02

Vom sauberen Modell direkt in die Werkstatt

Ist das digitale Modell erst einmal bereinigt und auf das Soll-Maß gebracht, flutscht der Export ins eigene CAD/CAM-System wie von selbst. Über gängige Formate wie STEP landet das fehlerfreie Bauteil da, wo es hingehört: in der Konstruktion oder direkt auf der Maschine zur Fertigung.
Das spart am Ende nicht nur jede Menge graue Haare, sondern sorgt vor allem dafür, dass das neue Ersatzteil besser funktioniert als das alte Original vor seiner Generalüberholung.
