Konstruktionsabsicht vs. Ist-Zustand: Warum gutes Reverse Engineering mehr ist als nur „Abpausen“

Wer im Bereich Reverse Engineering arbeitet, kennt das Problem: Der 3D-Scan eines Bauteils liegt vor, doch die Realität ist gnadenlos. Das Werkstück, das wir auf dem Tisch haben, ist nach Jahren im Einsatz abgenutzt, vielleicht leicht verbogen oder hat an den entscheidenden Stellen Verschleißspuren.

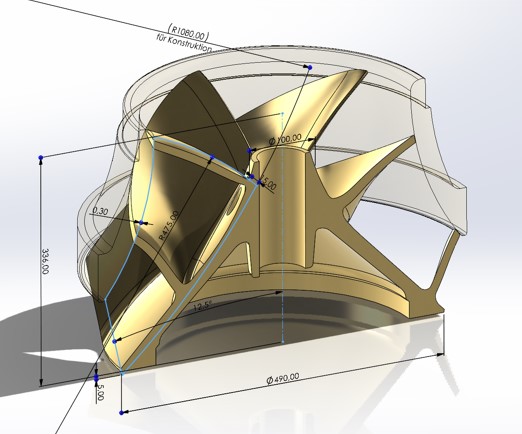

Wenn wir diesen Scan nun 1:1 in CAD-Flächen umwandeln, kopieren wir den Fehler mit. Wir erhalten ein digitales Abbild des defekten Ist-Zustands. Was wir aber eigentlich brauchen, ist die ursprüngliche Konstruktionsabsicht: Das Bauteil so, wie es der Konstrukteur ursprünglich geplant hat – perfekt symmetrisch, exakt rund und in den Winkeln stimmig.

In diesem Beitrag zeigen wir Ihnen, wie Sie mit Quicksurface den Schritt vom bloßen Kopieren zum echten „Engineering“ gehen.

Das Dilemma: Die Kopie der Kopie

Ein 3D-Scanner ist extrem präzise. Er sieht jede Delle, jeden Kratzer und jede Verwindung eines Bauteils. Für eine reine Qualitätskontrolle ist das perfekt. Wenn Sie jedoch ein Ersatzteil fertigen wollen, das wieder reibungslos in eine Maschine passt, ist diese „Ehrlichkeit“ des Scans Ihr größter Feind.

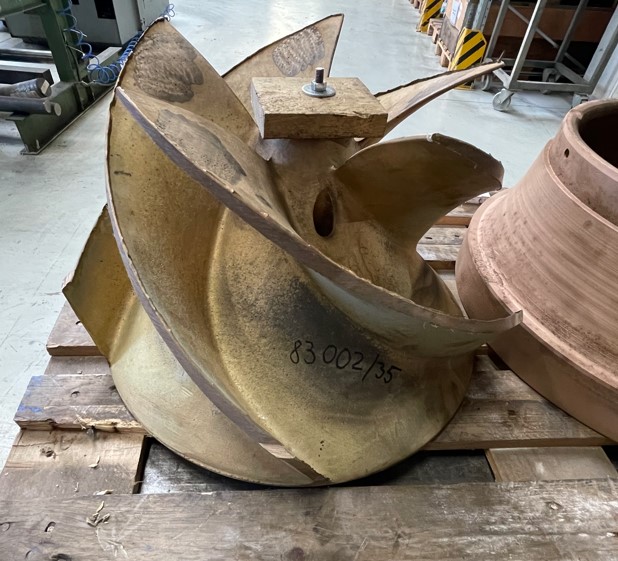

Ein klassisches Beispiel ist eine ausgeschlagene Lagerbohrung (oder wie im Bild ein defektes Laufrad).

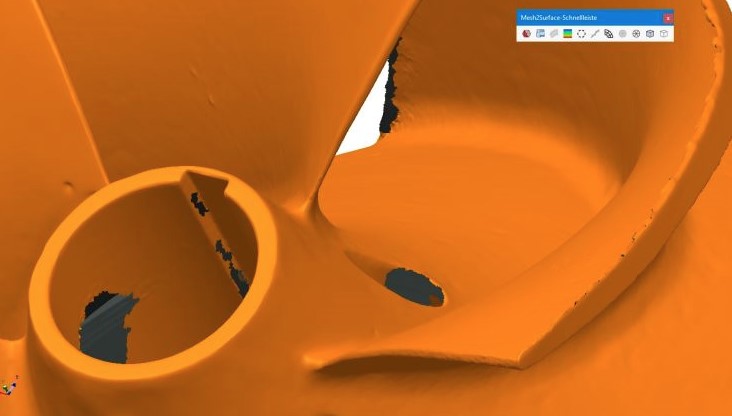

Der Scan liefert uns ein leichtes Oval. Erstellen wir daraus direkt eine Oberfläche, wird das neue Lager niemals passen. Hier kommt die Wiederherstellung der Konstruktionsabsicht ins Spiel.

Der Arbeitsablauf in Quicksurface: Vom Defekt zum Idealmaß

1. Die Symmetrie als Joker nutzen

Oft ist bei einem Bauteil nur eine Seite beschädigt. Quicksurface bietet mächtige Werkzeuge, um Symmetrieebenen zu definieren. Anstatt beide Seiten mühsam einzeln zu modellieren, spiegeln wir die intakten Bereiche auf die defekte Seite.

• Der Vorteil: Wir nutzen die vorhandene Information der „gesunden“ Seite, um die beschädigte Seite mathematisch präzise zu heilen.

2. Geometrische Regelausgleichung: Form schlägt Rauschen

Quicksurface erlaubt es, geometrische Grundkörper (Primitive) wie Zylinder, Ebenen oder Kegel direkt in das Netz (Mesh) einzupassen. Dabei „mittelt“ die Software die Punkte des Scans. Selbst wenn die Oberfläche des Realteils durch Korrosion rau ist, findet Quicksurface den idealen mathematischen Zylinder.

• Experten-Tipp: Achten Sie darauf, Abhängigkeiten zwischen diesen Körpern zu erzwingen (z. B. Parallelität oder Rechtwinkligkeit), auch wenn der Scan aufgrund von Materialspannungen leicht davon abweicht.

3. Freiformflächen bändigen

Bei komplexen, organischen Formen ist das „Nachzeichnen“ besonders verlockend. Doch auch hier hilft Quicksurface: Mit der Funktion für Freiformflächen (Freeform) können Sie kontrollierte Kurvennetzwerke spannen. Anstatt jeder Delle im Blech zu folgen, ziehen Sie glatte, stetige Flächen, die den ursprünglichen Zustand wiederherstellen.

Die Geheimwaffe: Echtzeit-Abweichungsanalyse

Während Sie in Quicksurface modellieren, haben Sie den Abweichungsprüfer (Deviation Analyzer) ständig im Blick. Er zeigt Ihnen farblich an, wie weit Ihr CAD-Modell vom Scan abweicht.
Wichtig: Bei der Rekonstruktion der Konstruktionsabsicht ist ein „grüner“ Bereich (0 mm Abweichung) nicht immer das Ziel! Wenn Sie wissen, dass eine Fläche abgenutzt ist, muss Ihr CAD-Modell an dieser Stelle bewusst vom Scan abweichen, um Material hinzuzufügen, das über die Jahre verloren ging.

Warum sich der Mehraufwand lohnt

Ein sauber rekonstruiertes Modell bietet massive Vorteile für die spätere Prozesskette:

• CAM-Programmierung: Ihre CNC-Maschine fährt saubere Bahnen statt nervöser Mikro-Bewegungen durch Oberflächenfehler des Scans.
• Passgenauigkeit: Lager, Bolzen und Anschlüsse sitzen dort, wo sie hingehören.
• Anpassbarkeit: Ein sauber strukturiertes Modell lässt sich im späteren CAD-System viel leichter bearbeiten (z. B. Wandstärken erhöhen).

Fazit: Werden Sie zum digitalen Chirurgen

Reverse Engineering mit Quicksurface bedeutet nicht, die Vergangenheit zu konservieren, sondern die Zukunft des Bauteils zu sichern. Indem Sie die Konstruktionsabsicht wiederherstellen, schaffen Sie digitale Zwillinge, die oft besser sind als das vorliegende physische Muster.

Haben Sie ein Bauteil, das „besser als sein Scan“ werden muss?

Laden Sie sich die Quicksurface-Testversion herunter oder kontaktieren Sie uns für eine Online-Vorführung an Ihrem konkreten Fallbeispiel.

---
