3D-Scan zu CAD: So verwandeln Sie STL/OBJ-Scandaten in ein bearbeitbares Modell

Wer einen 3D-Scanner besitzt, kennt das Prozedere: STL- oder OBJ-Dateien sind schnell erstellt. Die Enttäuschung folgt meist beim Versuch der Nachbearbeitung, denn herkömmliche CAD-Werkzeuge stoßen bei diesen Scandaten schnell an ihre Grenzen.

Genau hier setzt das 3D Reverse Engineering an. Mit der passenden Software wie QUICKSURFACE schlagen Sie die Brücke zwischen der punktbasierten Scan-Welt und der präzisen CAD-Konstruktion. Sie nehmen ein starres Netz (Mesh) und verwandeln es in ein sauberes, voll bearbeitbares Modell, um:

• Teile für die Fertigung zu reproduzieren.
• Defekte Komponenten zu reparieren.
• Bestehende Objekte zu modifizieren oder zu verbessern.
• Individuelle Varianten zu erstellen.
• Daten nach SOLIDWORKS und in andere CAD-Systeme zu exportieren

Dieser Leitfaden erklärt den kompletten Workflow von der Scandatei zum CAD-Modell Schritt für Schritt – verständlich aufbereitet, auch wenn Sie neu im Bereich Reverse Engineering sind.

STL/OBJ ist kein CAD: Was ist der Unterschied?

Ein 3D-Scan erzeugt in der Regel ein Netz (Mesh) – meist im STL- oder OBJ-Format. Ein solches Netz besteht aus Tausenden (oder Millionen) winziger Dreiecke. Es sieht zwar korrekt aus, ist aber keine „intelligente Geometrie“.

• STL / OBJ Mesh:

Eine auf Dreiecken basierende Oberfläche;
gut für die Visualisierung und den 3D-Druck;
extrem schwierig (oder unmöglich) präzise zu bearbeiten;
keine Konstruktionsabsicht vorhanden (keine Ebenen, Radien, Symmetrien oder Features).

• CAD-Modell:

Definiert durch echte Oberflächen und Kurven (NURBS);
verfügt über bearbeitbare Maße und Features;
perfekt für die Fertigung;
kann beliebig modifiziert, neu aufgebaut und optimiert werden.

Das eigentliche Ziel lautet:

Scan → Mesh (STL/OBJ) → CAD (Bearbeitbare Flächen + Volumenkörper).

Wann benötigen Sie Scan-to-CAD?

Sie benötigen Scan-to-CAD immer dann, wenn Sie mehr als nur ein statisches Netz (Mesh) benötigen.

Typische Anwendungsfälle aus der Praxis sind:

• Ersatzteilbeschaffung: Ein Teil ist zerbrochen oder verschlissen und Sie benötigen schnell einen passgenauen Ersatz.
• Reproduktion von Altteilen (Legacy Components): Sie müssen eine Komponente nachfertigen, für die es keinerlei technische Zeichnungen oder CAD-Daten mehr gibt.
• Design-Optimierung: Sie möchten ein bestehendes Design verbessern – etwa um es stabiler, leichter oder ästhetischer zu gestalten.
• Modifikation: Sie möchten ein gescanntes Objekt anpassen, zum Beispiel durch das Hinzufügen von Montagelöchern, Halterungen oder zur Optimierung der Passform.
• Individualisierung: Sie möchten eine maßgeschneiderte Version eines bereits existierenden Objekts erstellen.

In Kurzform
Wenn das Teil bearbeitbar und professionell fertigbar sein soll, führt kein Weg an CAD vorbei.

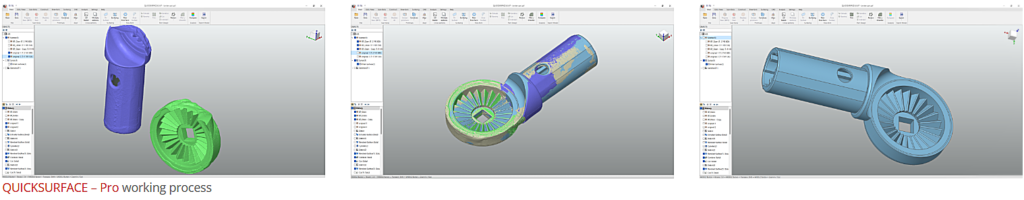

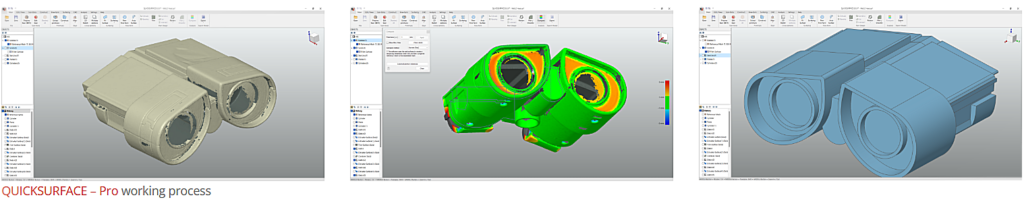

Der Scan-to-CAD Workflow in QUICKSURFACE (Schritt für Schritt)

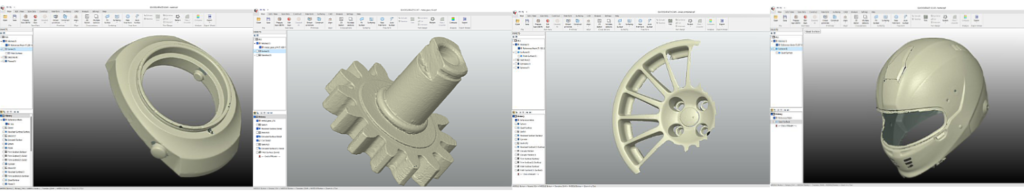

Dieser Workflow eignet sich für fast jedes gescannte Objekt – ob mechanische Bauteile, Gehäuse, Halterungen, Fahrzeugteile oder Werkzeuge.

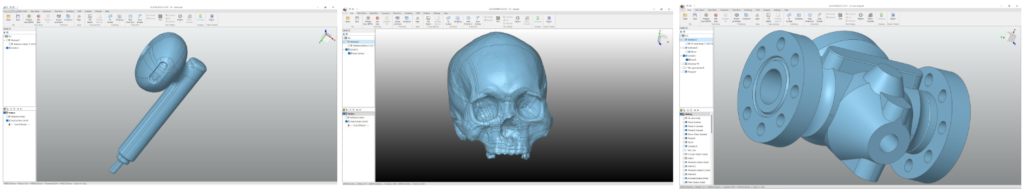

➤ Schritt 1: Import der STL- oder OBJ-Scandaten

Starten Sie in QUICKSURFACE mit dem Import des Meshs. Die gängigsten Formate sind: STL, OBJ und PLY.

Tipp:
Wenn der Scan zu datenintensiv ist, kann eine leichte Reduzierung der Polygonanzahl (Decimating) die Geschwindigkeit erhöhen, ohne die Genauigkeit spürbar zu beeinträchtigen.

➤ Schritt 2: Bereinigen und Vorbereiten des Meshs

Bevor Sie die CAD-Geometrie erstellen, hilft es, den Scan zu bereinigen. In QUICKSURFACE können Sie:

• Unnötige Regionen entfernen.
• Nur das relevante Teil isolieren.
• Das Netz bei Bedarf vereinfachen.
• Sicherstellen, dass der Scan vollständig und nutzbar ist.

Dies verbessert die Qualität der späteren CAD-Rekonstruktion erheblich.

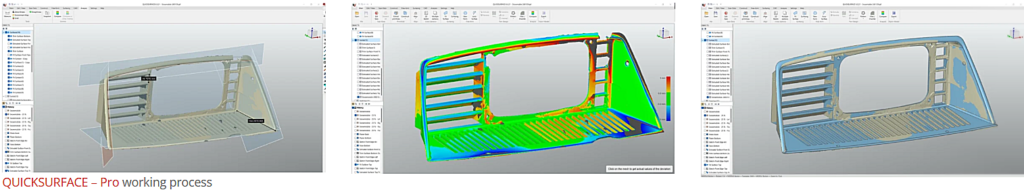

➤ Schritt 3: Ausrichten des Meshs (Definition von Orientierung und Symmetrie)

Diesen Schritt überspringen viele Anfänger – dabei ist die Definition einer präzisen Referenzgeometrie entscheidend.
Nur durch die Ausrichtung an:

• Ebenen.
• Achsen.
• oder Symmetriepunkten

stellen Sie sicher, dass Ihr späteres CAD-Modell exakt rechtwinklig, mittig oder parallel aufgebaut ist.

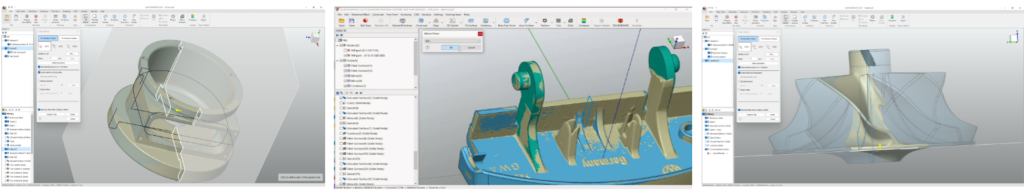

➤ Schritt 4: Erstellen von Referenzschnitten und Kurven

Ein Kernkonzept des Reverse Engineering ist das Extrahieren der Konstruktionsabsicht aus den Scandaten. QUICKSURFACE ermöglicht es Ihnen, folgendes zu erstellen:

• Querschnitte (Cross-sections).
• Leitkurven (Guiding curves).
• Silhouetten-Kurven.
• Merkmals-Linien.

Diese Kurven helfen Ihnen, das Teil mit echter Geometrie neu aufzubauen, anstatt nur die Dreiecke zu kopieren.

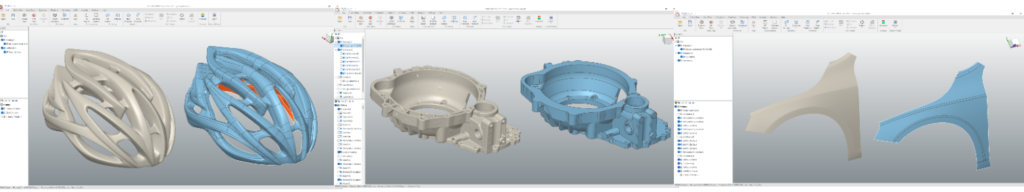

➤ Schritt 5: CAD-Flächen direkt auf den Scan anpassen

Hier spielt QUICKSURFACE seine Stärken aus.
Im Gegensatz zu Standard-CAD-Systemen wurde QUICKSURFACE speziell für Scan-to-CAD entwickelt. Sie können:

• Perfekt eingepasste Flächen (Fitted Surfaces) erstellen.
• Freiformflächen basierend auf Schnitten erzeugen.
• Stetigkeiten verfeinern und optimieren.
• Komplexe organische Geometrien präzise rekonstruieren.

So erhalten Sie echte CAD-Flächen und nicht bloß „Flicken“ auf dem Netz.

➤ Schritt 6: Festkörper (Solids) erstellen (optional)

Nachdem die Flächen aufgebaut sind, können Sie das Ergebnis in ein Volumenmodell (Solid) umwandeln.

Dies ist oft nötig für:

• Vollständige mechanische CAD-Bearbeitung.
• Export zu SOLIDWORKS.
• Fertigungsoperationen sowie Maßkontrolle und parametrische Änderungen.

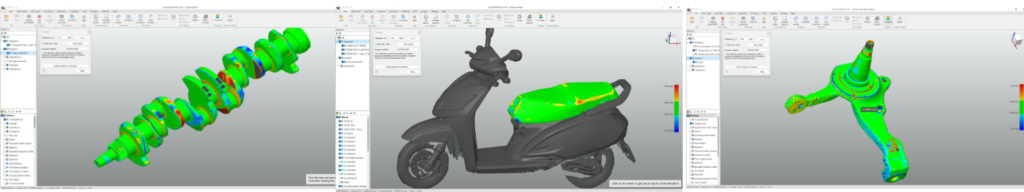

➤ Schritt 7: Genauigkeit validieren (Abweichungsanalyse)

Ein professioneller Workflow beinhaltet immer eine Überprüfung.

QUICKSURFACE bietet eine Abweichungsanalyse, um zu prüfen:

• Wo das CAD-Modell vom Scan abweicht.
• Ob eine Region verbessert werden muss.
• Ob das Modell innerhalb der Toleranz liegt.

Dieser Schritt ist essenziell für die Nachfertigung in Engineering-Qualität.

➤ Schritt 8: Export in CAD-Formate (STEP / IGES / Parasolid)

Sobald Ihr Modell fertig ist, exportieren Sie es als:

• STEP, IGES oder Parasolid. Zusätzlich gibt es weitere Formate je nach Ihrem Workflow. Nun ist Ihr Modell voll bearbeitbar in:
• SOLIDWORKS, Autodesk Fusion, Siemens NX, Solid Edge, Inventor und weiteren Systemen.

Häufige Fehler beim Einstieg

• Fehler 1: Den Versuch, STL direkt zu bearbeiten.
  STL-Bearbeitung ist kein echtes CAD-Design. Sie verlieren Zeit und werden dennoch mit Genauigkeitsproblemen zu kämpfen haben.
• Fehler 2: Keine Ausrichtung vor dem Modellieren.
  Eine fehlerhafte Ausrichtung führt zu schiefen Geometrien, falschen Zylindern, unsauberen Ebenen und einem mühsamen Neuaufbau.
• Fehler 3: Arbeiten mit zu „verrauschten“ Scandaten.
  Eine schlechte Scanqualität führt zu instabilen Oberflächen. Eine höhere Scan-Auflösung und ein sauberes Mesh helfen hier massiv.

Warum QUICKSURFACE das richtige Tool ist

QUICKSURFACE wurde speziell für das Scan-basierte Reverse Engineering entwickelt, was es:

• Schneller als allgemeine CAD-Software bei Scan-Workflows macht.
• Einfacher für Anfänger zu erlernen macht.
• Zuverlässiger bei komplexen Freiform-Geometrien macht.
• Ideal für die Nachfertigung und Design-Modifikationen macht.

Es ist genau die Art von Software, die Besitzer von 3D-Scannern benötigen, sobald sie über einfache STL-Dateien hinausgehen wollen.

Fazit: Einmal scannen, unbegrenzt bearbeiten

Ein 3D-Scan ist ein großartiger Anfang – aber die wahre Power entfaltet sich erst, wenn Sie diesen Scan in CAD umwandeln können.

Mit QUICKSURFACE können Sie STL/OBJ-Scandaten in ein präzises, bearbeitbares CAD-Modell umwandeln, sodass Sie:

– Teile neu anfertigen
– defekte Komponenten reparieren
– vorhandene Objekte verbessern
– individuelle Designs erstellen

QUICKSURFACE: Vom 3D-Scan zum CAD – Vertrauenswürdig, einfach, leistungsstark

---
